[Alfred]

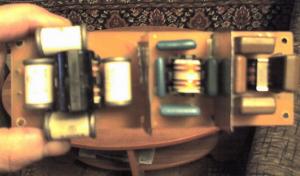

При использовании для радиоастрономических наблюдений аппаратуры «эконом» класса, остро встает вопрос о фильтрации импульсных помех, идущих по сети питания. Мною был построен сетевой фильтр, состоящий из 3-х ступеней фильтрации: от низкочастотных (до 1кгц), среднечастотных (до 300кгц) и высокочастотных помех, имеющих место быть в сети питания ~220V. После изготовления, в момент испытаний фильтра, от той же розетки работала старенькая (нашел в гараже) эл.бритва «Микма», дрель с весьма искрящим якорем, отключалось и вновь включалось домашнее освещение. Муз.Центр PHILIPS без фильтра «захлебывался» от искусственных помех, идущих по сети. После подключения фильтра станции, идущие даже не из зоны уверенного приема и без значка «стерео», не забивались сетевыми помехами.

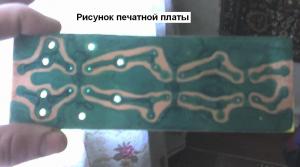

Схема фильтра, печатная плата и т.д. во вложениях.
Если возникнут вопросы, обязательно на них отвечу.

[Lupus]

Отлично! Как раз то что нужно -- трёхкаскадная схема. Жалко только, что кандёров КСО и КБГ-И сейчас особо не найдёшь... Может какие аналоги есть -- заграничные?

Обязательно эту схему вставлю во 2-й том...

[Alfred]

[Alfred]

[Alfred]

Ну, наконец то Я дома и смог отправить фильтр И.Сергею. Дальше будем ждать его резюме...

[Alfred]

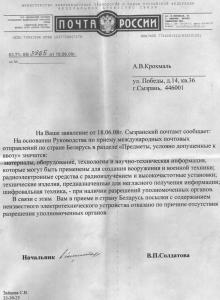

К сожалению фильтр отправить не получилось! Возвернули с таможни! Пробовал отправить второй раз, вообще не приняли к отправке! Оказывается на почту был наложен штраф ну и т.д и т.п. С трудом смог востребовать "отписку" у работников почты - письменное объяснение за не прием посылки. Причин не принятия сего "артефакта" множество. Но, это не тема для обсуждения на форуме.....

[Lupus]

Мда... Плату из 6 конденсаторов не пропустили...

Я всё больше удивляюсь, как пропустили к нам приёмник Богдана -- вот там вообще бы испугались и сапёров вызвали.

Ладно, буду искать детали у нас и паять сам. Не переживай, Альфред.

[Alfred]

[Alfred]

Иван Сергей! Скажи огромное СПАСИБО (без зазрения совести) Виталию (Lupus) и Алексею (Deimos), для тебя фильтр отправлен в Москву.
Будь проклята НАША "межгосударственная" разобщенность!!!
НО! МЫ то можем и должны объединиться (см. другую тему)!
P.S

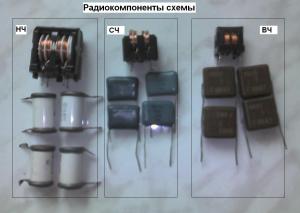

Почти забыл сказать основное по применеию индуктивностей и номиналу емкостей. Индуктвночти взяты от стандартного сетевого фильтра "стекляных мониторов ПК". Посекционне уменьшение индуктивности адекватно уменьшеию емкости и завмсит от паразитного, внутриветковой емкости катушки. Применимо правило: Последующий сектор фильтрации должен иметь 3...4-х кратное уменьшение индуктивности и емкости развязки.

[astroivan]

Дауж, спасибо Альфред за отправку, авось к концу года получу. А в Москве, кто будет оттуда отправлять? Маразм какой-то! Невозможно напрямую платку отправить. Тоже придумали термин "неизвестное техническое устройство" так пусть бы зашли на наш форум почитали данную ветку.

[Lupus]

Иван, не переживай. Лёша (Deimos) из Москвы и заберёт в конце сентября. Будет тебе фильтр до наступления зимы.

[astroivan]

Буду должен Алексею и Альфреду. Наверняка пивасом не отделаюсь.

[Kostyan]

[astroivan]

Приведите , пожалуйста, схему фильтра помех (не сетевых). Я так понимаю это должен быть узкополосный фильтр? Вроде как обещают сделать.

[Lupus]

Иван, фильтр от Альфреда уже в Минске, у меня дома -- в эту субботу прибыл. Я его потестирую, и передам тебе.

[astroivan]

Хорошо. Я так понял, фильтр будет отсеивать электробытовые помехи. А вот что же делать с помехами в атмосфере (отражения от самолетов, "вавилонское столпотворение", радиоаврора и т.д. и т.п.)? Возникла идея - запустить скрипт на автоматический подсчет сигналов , а самому параллельно прослушивать эфир, записывая мрсы в журнал наблюдений. Потом вводить поправку в автоподсчет мрсов. Но, это нужно набрать большую статистику. Хотя может я и ошибаюсь.

[Alfred]

[astroivan]

Ага, так значит 2 Алексея было....
>Будем "за долги" у тебя Первый съезд радиометеорщиков СНГ проводить!

Ок. Дату уточню позже. Ориентировочно - середина - конец июня 2009. Кстати, приглашаю также Гену Бугаревича с Украины.

На тут.by лучше отправлять. Рамблеровский бывает глючит.
